Вертикальный Стенд Для Отладки Пресс-формПодробнее
Описание:

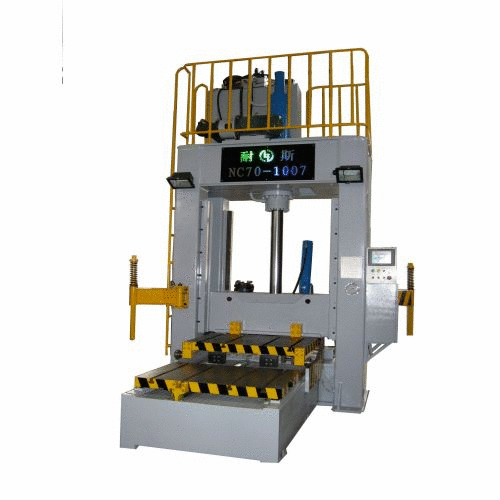

Вертикальный стенд для отладки штампов NC70-1007 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла. Максимальная сила точечного прессования составляет 70 т, рабочий стол имеет размер 1000 х 700 мм. Вертикальный стенд для отладки пресс-форм подходит для штампов среднего и большого размера. Пресс-форма может быть перевернута на 180 градусов. Данный пресс прост в управлении, благодаря компьютерному соединению и удобному интерфейсу.
Модель
Применение:
Вертикальный стенд для отладки штампов NC70-1007 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла.
Компоненты:
Вид спереди Вид сзадиОсобенности
- 1. Отличная система безопасности
Система безопасности обеспечивает безопасность оператора, при помощи блока защиты от падения, запирающего цилиндра, поддерживающей базы, страховочных решеток и др. - 2. Высокая точность
Вертикальный стенд для отладки штампов NC отличается высокой точностью, благодаря гидравлической системе с блоком поглощения вибраций. - 3. Работа без повреждения штампа
Гидравлическая система имеет блок защиты недостаточного давления, что предохраняет пресс-формы от физического разрушения. - 4. Свинцовый сурик обеспечивает при работе даже на высокой скорости.
There are complete safety facilities to ensure safety, like safety grating, anti-falling oil cylinder, locking cylinder and safety supporting frame and other prevention facilities. - 5.Малотоннажные модели
Даже малотоннажные модели (до 200т) имеют сварную конструкцию. В то время как крупнотоннажные модели имеют сварную модульную раму. Модульные блоки соединяются при помощи балок и винтов. Все рамы и подвижные столы проходят процесс закалки и др. - 6.РовностьВерхние и нижние рабочие скамьи и направляющие выполняются из кованного железа высокой ровности поверхности, они устойчивы к деформации.
- 7. Стенды для отладки пресс-форм имеют отличную систему обеспечения безопасности.
Параметры
Модель | NC70 вертикальный стенд для отладки пресс-форм |
Макс точечное прессование (T) | 70 |
Макс сила подъема (T) | 20 |
Расстояние открывания формы (мм) | 1100 |
Размер рабочей скамьи (мм) | 1000×700 |
Макс нагрузка на верхнюю раб скамью (т) | 1 |
Макс нагрузка на нижнюю раб скамью (т) | 3 |
Сила всасывания верхнего магнитного диска (T) | 25 |
Сила всасывания нижнего магнитного диска (T) | 20 |
Скорость передвижения вверх/вниз (мм/сек) (высокая) | 70/70 |
Скорость передвижения вверх/вниз (мм/сек) (низкая) | <25 |
Вывод (T) | 3 |
Ход вывода (мм) | 100 |
Ход вывода нижней раб скамьи (мм) | 1600 |
Мощность двигателя (кВт) | 5.5 |
Высота машины (мм) | 4160 |
Зона установки (мм) | 3400×3100 |
Вес машины (т) | 6.5 |
