Вертикальный Стенд Для Отладки Пресс-форм
Свяжитесь сейчас ВидеоКаталог Е

Описание:

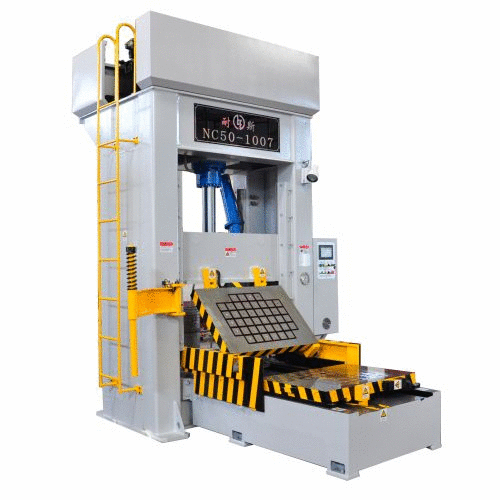

Вертикальный стенд для отладки штампов NC50-1007 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла. Максимальная сила точечного прессования составляет 50 т, рабочий стол имеет размер 1000 х 700 мм. Вертикальный стенд для отладки пресс-форм NC50-1007 подходит для штампов среднего и большого размера. Данный пресс NC50-1007 имеет электромагнитную плиту, которая не требует винтовой фиксации. Пресс-форма может быть перевернута на 180 градусов. Данный пресс прост в управлении, благодаря компьютерному соединению и удобному интерфейсу.

Модель

50T диск 50T плита прессования

Применение:

Вертикальный стенд для отладки штампов NC50-1007 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла.

Компоненты:

Вид спередиВид сзади

Особенности

  • 1. Отличная система безопасности
    Система безопасности обеспечивает безопасность оператора, при помощи блока защиты от падения, запирающего цилиндра, поддерживающей базы, страховочных решеток и др.
  • 2. Высокая точность
    Вертикальный стенд для отладки штампов NC отличается высокой точностью, благодаря гидравлической системе с блоком поглощения вибраций.
  • 3. Работа без повреждения штампа
    Гидравлическая система имеет блок защиты недостаточного давления, что предохраняет пресс-формы от физического разрушения.
  • 4. Свинцовый сурик обеспечивает при работе даже на высокой скорости.
    Есть полные устройства безопасности для обеспечения безопасности, как безопасности решетки, анти-падения цилиндр масла, фиксирующие цилиндр и безопасности опорная рама и другие объекты профилактики.
  • 5.Малотоннажные модели
    Даже малотоннажные модели (до 200т) имеют сварную конструкцию. В то время как крупнотоннажные модели имеют сварную модульную раму. Модульные блоки соединяются при помощи балок и винтов. Все рамы и подвижные столы проходят процесс закалки и др.
  • 6.Ровность
    Верхние и нижние рабочие скамьи и направляющие выполняются из кованного железа высокой ровности поверхности, они устойчивы к деформации.
  • 7. Стенды для отладки пресс-форм имеют отличную систему обеспечения безопасности.

Параметры

Модель NC50 вертикальный стенд для отладки пресс-форм
Макс точечное прессование (T) 50
Макс сила подъема (T) 20
Расстояние открывания формы (мм) 1100
Размер рабочей скамьи (мм) 1000×700
Макс нагрузка на верхнюю раб скамью (т) 1
Макс нагрузка на нижнюю раб скамью (т) 3
Сила всасывания верхнего магнитного диска (T) 25
Сила всасывания нижнего магнитного диска (T) 20
Скорость передвижения вверх/вниз (мм/сек) (высокая) 70/70
Скорость передвижения вверх/вниз (мм/сек) (низкая) <25
Вывод (T) 3
Ход вывода (мм) 100
Ход вывода нижней раб скамьи (мм) 1600
Мощность двигателя (кВт) 5.5
Высота машины (мм) 3840
Зона установки (мм) 3400×3100
Вес машины (т) 6.5
