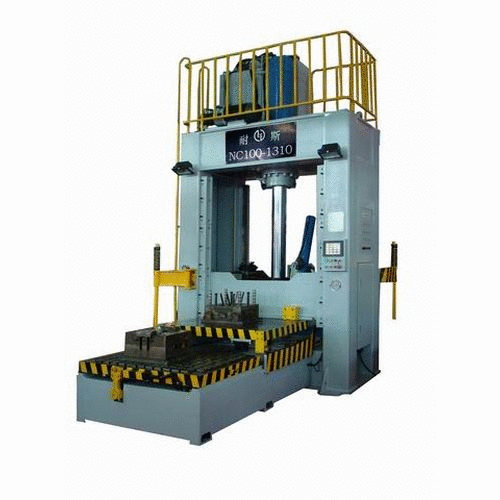

Вертикальный Стенд Для Отладки Пресс-форм Подробнее

Свяжитесь сейчас Видео Каталог Е

Описание:

Вертикальный стенд для отладки штампов NC100-1310 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла. Максимальная сила точечного прессования составляет 100 т, рабочий стол имеет размер 1300 х 1000 мм. Пресс-форма может быть перевернута на 180 градусов. Данный пресс прост в управлении, благодаря компьютерному соединению и удобному интерфейсу. Данный пресс отличается безопасностью, надежностью, простотой и высокой скоростью обработки, благодаря использованию новейших технологий.

Виды штампа пятнистость машины

100T Disk 100T Pressure Plate

Применение:

Вертикальный стенд для отладки штампов NC100-1310 применяется для опробования и проверки пресс-форм и штампов для литья пластика и металла.

Особенности

1. Отличная система безопасности
Система безопасности обеспечивает безопасность оператора, при помощи блока защиты от падения, запирающего цилиндра, поддерживающей базы, страховочных решеток и др.
2. Высокая точность
Вертикальный стенд для отладки штампов NC отличается высокой точностью, благодаря гидравлической системе с блоком поглощения вибраций.
3. Работа без повреждения штампа
Гидравлическая система имеет блок защиты недостаточного давления, что предохраняет пресс-формы от физического разрушения.
4. Свинцовый сурик обеспечивается при работе даже на высокой скорости.
5.Малотоннажные модели
Даже малотоннажные модели (до 200т) имеют сварную конструкцию. В то время как крупнотоннажные модели имеют сварную модульную раму. Модульные блоки соединяются при помощи балок и винтов. Все рамы и подвижные столы проходят процесс закалки и др.
6.Ровность Верхние и нижние рабочие скамьи и направляющие выполняются из кованного железа высокой ровности поверхности, они устойчивы к деформации.
7.Стенды для отладки пресс-форм имеют отличную систему обеспечения безопасности.

Защита от падения Locking facilities

запирающий блок

блок поддержки Rating protection

9.система настройки размера детали

Компоненты:

Вид спереди

Вид сзади

Параметры

Модель	NC100-1310 вертикальный стенд для отладки пресс-форм
Макс точечное прессование (T)	100
Макс сила подъема (T)	40
Расстояние открывания формы (мм)	1300
Размер рабочей скамьи (мм)	1300×1000
Макс нагрузка на верхнюю раб скамью (т)	3
Макс нагрузка на нижнюю раб скамью (т)	8
Сила всасывания верхнего магнитного диска (T)	55
Сила всасывания нижнего магнитного диска (T)	40
Скорость передвижения вверх/вниз (мм/сек) (высокая)	70/70
Скорость передвижения вверх/вниз (мм/сек) (низкая)	<25
Вывод (T)	3
Ход вывода (мм)	100
Ход вывода нижней раб скамьи (мм)	2200
Мощность двигателя (кВт)	7.5
Высота машины (мм)	4250
Зона установки (мм)	4300×3600
Вес машины (т)	12
