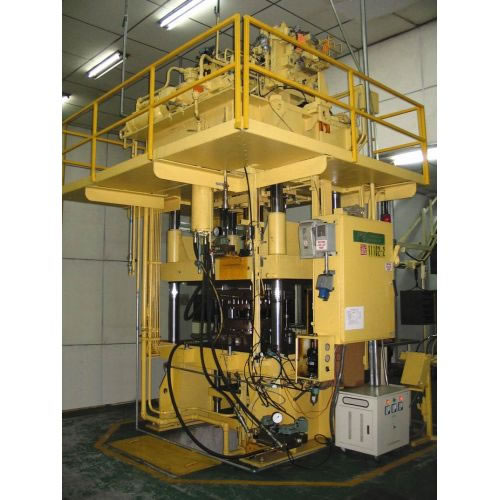

Prensa hidráulica prensadora de metal (NCB)
Descripción
Se utiliza principalmente para procesar piezas metálicas delgadas, como el estiramiento de flexión, flanger, y el prensado y puñetazos, también se utiliza en el prensado en caliente de metales. Se clasifica en varios tipos, NCB-200, BCN-315, BCN-500, BCN-630, BCN-800, BCN-1000.
Características de la hoja de metal hidráulica Dibujo de Prensa
- 1. Las mesas de trabajo superior e inferior están echas con fundición modular, con pequeña deformación.
- 2. el sistema hidráulico soporta y absorbe vibraciones para reducir el impacto hidráulico y asegurar alta precisión en las instalaciones.
- 3. Rigidez y poca deformación
Tiene ventajas de fuerte rigidez y deformación, ya que adopta la estructura de un bastidor después de haber pasado por un tratamiento de envejecimiento. - 4. La máquina es fácil de operar, ya que utiliza el control del PLC y la interfaz hombre-máquina.
- 5. Es conveniente para operar de acción simple ya que está equipado con el dispositivo microining y el dispositivo para el control de ubicación.
Maquina típica:
NCB-200 Prensa hidráulica prensadora de metal
Modelo | NCB-200 | ||
Presión total(KN) | 2000 | ||
Fuerza de regreso(KN) | 600 | ||
Presión del colchón hidráulico(KN) | 630 | ||
Poder de amortiguación(KN) | 1000 | ||
Distancia ajustable de apertura buffering (mm) | 200 | ||
Movimiento de bloque corredizo(mm) | 710 | ||
Mayor recorrido del amortiguador hidráulico(mm) | 350 | ||
Presión de trabajo más grande de líquido (Mpa) | 20 | ||
Espacio abierto(mm) | 1200 | ||
Velocidad de bloque corredizo | Ida(mm/s) | 200 | |
Operación(mm/s) | 10 | ||
Regreso(mm/s) | 200 | ||
Velocidad de bloque hidráulico | Ida(mm/s) | 100 | |
Regreso(mm/s) | Random | ||
Tamaño de banca de trabajo | Izquierda a derecha(mm) | 1500 | |
Frente a atras(mm) | 1200 | ||
Tamaño efectivo de cojín | Izquierda a derecha(mm) | 800 | |
hidráulico | 500 | ||
Tamaño de agujero(mm) | Ф36 | ||
Tamaño externo | Altura sobre el piso(mm) | <5300 | |
Altura bajo el piso(mm) | 2000 | ||
Área del piso | Izquierda a derecha(mm) | 3300 | |
Frente a atrás(mm) | 2000 | ||
Precisión de repetición(mm) | - | ||
Carrera de la mesa de trabajo inferior (mm) | - | ||
Capacidad de movimiento en banco de trabajo (T) | 10 | ||
Poder del motro(kw) | 22 | ||
Soporte total de la banca(T) | 4 | ||
Peso de la maquina(T) | 32 |
NCB-1000 Hydraulic Sheet Metal Drawing Press
Modelo | NCB-1000 single-action deep drawing press | ||
Presión total(KN) | 10000 | ||
Fuerza de regreso(KN) | 3000 | ||
Presión del colchón hidráulico(KN) | 3150 | ||
Poder de amortiguación(KN) | 5000 | ||
Distancia ajustable de apertura buffering (mm) | 300 | ||
Movimiento de bloque corredizo(mm) | 1500 | ||
Mayor recorrido del amortiguador hidráulico(mm) | 450 | ||
Presión de trabajo más grande de líquido (Mpa) | 25 | ||
Espacio abierto(mm) | 2300 | ||
Velocidad de bloque corredizo | Ida(mm/s) | 200 | |
Operación(mm/s) | 5~15 | ||
Regreso(mm/s) | 200 | ||
Velocidad de bloque hidráulico | Ascend(mm/s) | 100 | |
Ida(mm/s) | Random | ||
Tamaño de banca de trabajo | Izquierda a derecha(mm) | 4000 | |
Frente a atras(mm) | 2800 | ||
Tamaño efectivo de cojín hidráulico | Izquierda a derecha(mm) | 2800 | |
Frente(mm) | 1800 | ||
Tamaño de agujero(mm) | Ф40 | ||
Tamaño externo | Altura sobre el piso(mm) | 7100 | |
Altura bajo el piso(mm) | 2500 | ||
Área del piso | Izquierda a derecha(mm) | 7100 | |
Frente a atrás(mm) | 6900 | ||
Precisión de repetición(mm) | <0.08 | ||
Carrera de la mesa de trabajo inferior (mm) | 3300 | ||
Capacidad de movimiento en banco de trabajo (T) | 60 | ||
Poder del motor(kw) | 170 | ||
Soporte total de la banca(T) | 25 | ||
Peso de la maquina(T) | 210 |
