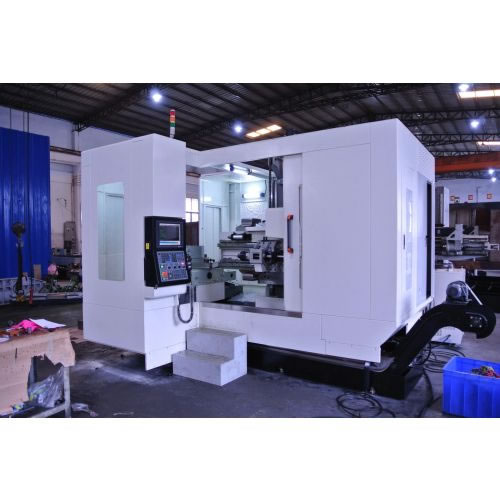

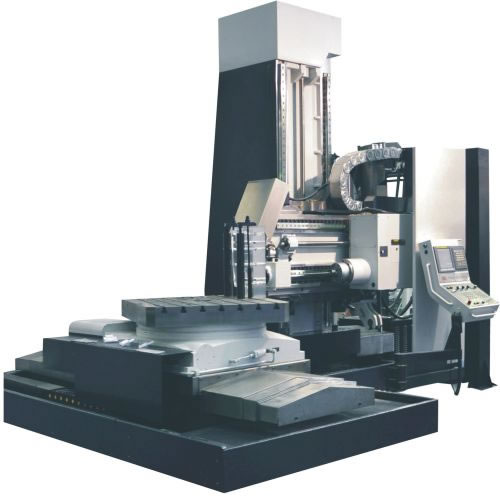

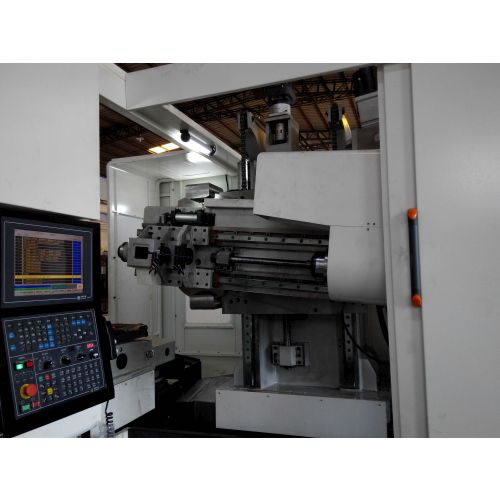

CNC taladradora fresa (NCS6Z Series)
Descripción
- Es ampliamente utilizado en la perforación y escariado, roscado, de partes complicadas. Combina fresado y taladrado, lo que hace posible alcanzar múltiples procedimientos de trabajo en sujeción de una sola vez.
- Serie NCS6Z incluye NCS6Z1212-1100, NCS6Z3015-1500 y NCS6Z2215-1500.
- Nuestra empresa es un proveedor profesional y confiable, en China porque guardamos la absorción de tecnología avanzada en el hogar y en el extranjero.
Características
- 1. Soporta una rotación muy alta –en el eje principal (eje A puede girar 15 grados hacia arriba y hacia abajo 25degree).
- 2. El eje principal tiene una gran fuerza de apretar (se puede instalar un cortador)
- 3. La máquina va a lograr un buen procesamiento con alta eficiencia, de alta precisión y acabado superficial fino de 0,4 ~ 0,8 cuando se instale el taladro expulsor.
- 4. El cuerpo principal es de hierro fundido con alta intensidad, alta rigidez, por lo que puede garantizar la estabilidad y seguridad durante el proceso de trabajo.
Parámetros:
Proyecto | NCS6Z1212-1100 | NCS6Z3015-1500 CNC drilling and milling machine | NCS6Z2215-1500 | |
Proceso de longitud length |
Eje X (duración de trabajo)(mm) | 1200 | 3000 | 2200 |
Eje Y (longitude de pilar deslizante)(mm) | 1200 | 1500 | 1500 | |
Eje Z (longitude de pilar vertical)(mm) | 500 | 800 | 800 | |
Eje A(rotación de forma cuadrada)(degree) | The main shaft rotates upward15°and downward 25° | The main shaft rotates upward15°and downward 25° | The main shaft rotates upward15°and downward 25° | |
Profundidad máxima de perforación (mm) | 1100 | 1500 | 1500 | |
La profundidad máxima de perforación de aerosol y absorber taladro (mm) | - | 1000 | 1000(selective) | |
Distancia desde el centro del eje principal a la superficie de la mesa de trabajo (mm) | 0-1200 | 0-1500 | 0-1500 | |
Proceso de velocidad | Rotación máxima del eje principal (rpm) | 6000 | 4000 | 4000 |
Rápida alimentación (X,Y,Z)(m/min) | 10 | 10 | 10 | |
Máxima rotación de mesa de trabajo (rpm) | 8.33 | 18.8 | 18.8 | |
Velocidad máxima de rotación de manera guía cuadrada (rpm) | 215 | 215 | 215 | |
Parámetro dinámico | Motor del eje principal(kW) | 15/18.5(30min) | 18.5/22(30min) | 18.5/22(30min) |
Motor del eje X(N.m) | 30 | 40 | 40 | |
Motor del eje Y(N.m) | 30 | 40 | 40 | |
Motor del eje Z(N.m) | 30 | 40 | 40 | |
Motor del eje W(N.m) | 12 | 30 | 22 | |
Motor del eje A(N.m) | 22 | 30 | 22 | |
Motor del eje B(N.m) | 30 | 40 | 30 | |
Poder total de la maquina(kW) | 62 | 80 | 74 | |
Diámetro de agujero | Diámetro del agujero(mm) | Ф3-30 | Ф3-35 | Ф3-35 |
Diámetro de perforación de aerosol y absorber taladro (mm) | Ф18-65(selective) | Ф18-65(selective) | ||
Otros | Alcance de presión del líquido refrigerante (Mpa) | 2-11 | Gun drill 2-11 Spray and absorb drill 1.0-1.7 |
2-11 |
Flujo del líquido refrigerante (L/min) | 6-80 | Gun drill 6-110 Spray and absorb drill 163 |
6-110 | |
Tamaño de la mesa rotatoria (mm) | 1200×1000 | 2400×1800 | 1600×1200 | |
Carga de trabajo en la mesa de trabajo(t) | 5 | 30 | 15 | |
Taper final del eje principal | BT40 | BT50 | BT50 | |
Tamaño externo de la maquina(mm) | 6200×4600×3710 | 8900×8200×4800 | 8440×7350×4800 | |
Peso total de la maquina(t) | 18 | 45 | 35 | |
Sistema de control | FANUC | FANUC | FANUC |
