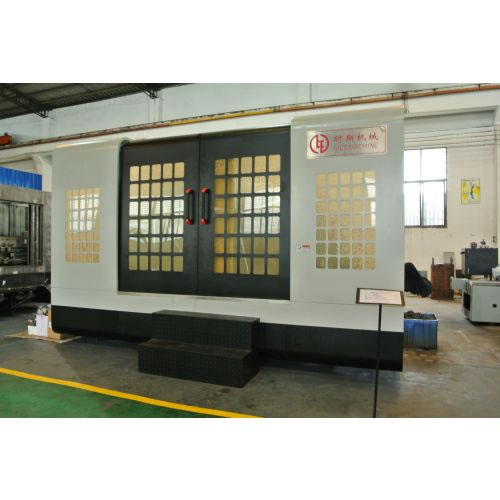

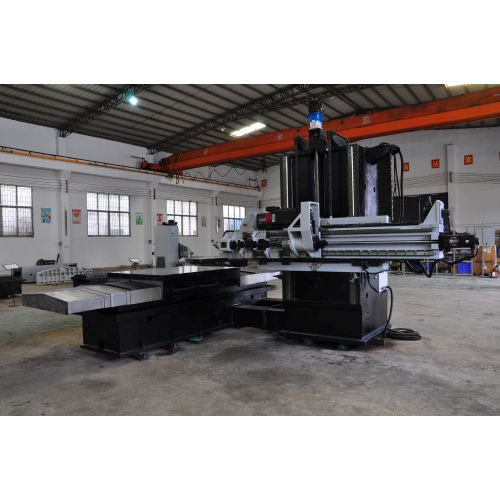

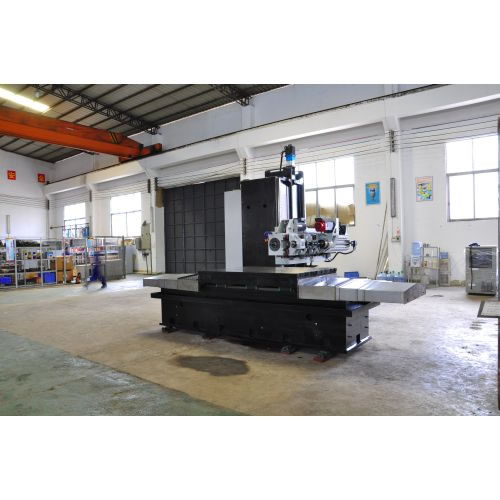

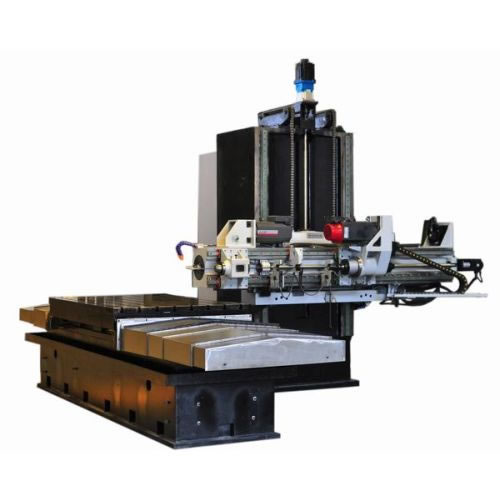

Maquina de taladro y fresado compuesto

Descripción:

Es la nueva máquina desarrollada, que combina la molienda y el proceso de agujeros profundos. Se aplica principalmente en el molde y la industria de fabricación mecánica.

Características:

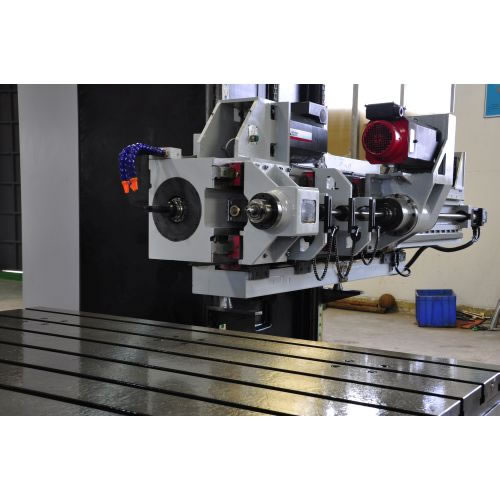

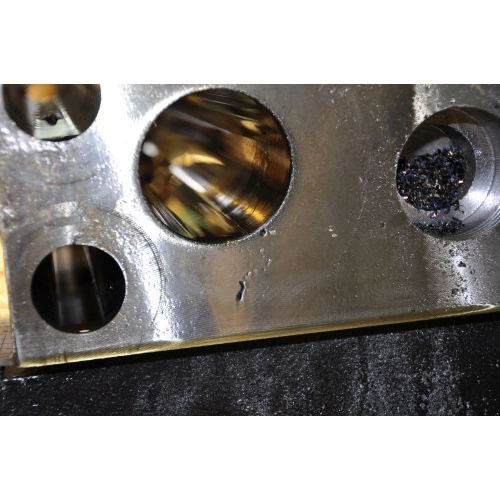

1. La maquina puede hacer fresado, rígido roscado y procesamiento de agujeros profundos, y ser terminado en un tiempo de sujeción ya que está equipado con un fresado potente y eje de corte principal.
2. La máquina está equipada con la rotación de la mesa de trabajo para reducir los tiempos de sujeción de la pieza de trabajo y realizar agujeros oblicuos.
3. Equipado con banco magnético, taladro y fresado, puede alcanzar sujeción rápida. Con escalera de rendija instalada, sujeción de diferentes materiales está disponible.

Detail:

Parámetros:

Proyecto		NCSX-1000 drilling and milling compound machine
Proceso travel	Diámetro de perforación (mm)	Ф3~Ф30
	Máxima profundidad de perforación(mm) (mm)	1000
	Movimiento de mesa de trabajo(X-axis)(mm)	1000
	Movimiento de plataforma deslizante (Y-axis)(mm)	800
Velocidad speed	Máxima rotación de eje principal(rpm)	6000
	Velocidad de alimentación de eje principal (mm/min)	0~3000
	Velocidad de movimiento de banca de trabajo(X-axis)(mm/min)	8000
	La velocidad de movimiento de la plataforma deslizante (Y-axis)(mm/min)	8000
Parámetros	Motor eje X(work bench)(N.m)	22
	Motor eje Y(guide way)(N.m)	22
	Motor eje Z(drill stem box)(N.m)	12
	Motor de eje central(kW)	15
Otros	Alcance de presión del líquido refrigerante (Mpa)	2~11
	Flujo del líquido refrigerante (L/min)	6~110
	Tamaño de la mesa rotatoria (mm)	1200×800
	Carga de trabajo en la mesa de trabajo (t)	5
	Carga de trabajo en la mesa de trabajo (kW)	38
	Tamaño externo de la maquina (mm)	5300×4000×3000
	Peso total de la maquina (t)	9
	Sistema de control	MITSUBISHI
